Der Umbau meines K.I.T.T.

Klicke auf ein Bild, um das Motiv in voller Größe zu sehen.

22.03.-03.04.2023 - Einbau des MP3-Moduls

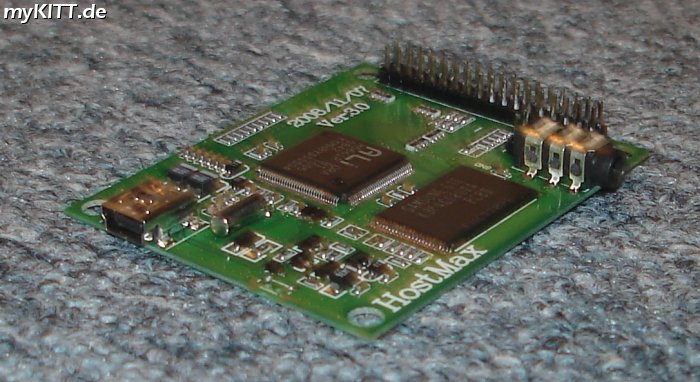

Bereits 2009 hatte ich für K.I.T.T. ein MP3-Modul besorgt, mit dem man auf Knopfdruck bis zu 50 einzelne Sätze von K.I.T.T. abspielen kann. Wir wollten es 2010 in den Wagen einbauen und an das Switchpod anschließen, allerdings kam es nie dazu, obwohl wir diese Funktion sogar während eines Berichtes bei DMAX vorgestellt hatten.
Technische Daten - Modul 1:
- 512 MB integrierter Flash-Speicher
- 14 LED-Ausgänge
- Audioausgang über 3,5 mm Klinkenbuchse
- USB-Anschluss zum Aufspielen der Titel
- bis zu 50 Einzelsounds durch "Nummerneingabe" (1, 2, 1-2, ...)

Ich hatte stattdessen all die Jahre einen einfachen MP3-Player im Kofferraum, über den ich K.I.T.T.s Sätze in Dauerschleife auf Treffen und Veranstaltungen abspielte. Die Playlist lief über 30 Minuten und K.I.T.T. sagt alle 10 Sekunden etwas, was immer ganz gut dazu passt, dass Leute ihn anschauen und er selbst das gar nicht so toll findet. Das sorgt für einige Schmunzler und reichte technisch an sich auch völlig aus.
Ich werde aber auch unterwegs - z.B. beim Tanken - oft gefragt, ob der Wagen denn auch sprechen könne. Dann schnell den MP3-Player im Kofferraum zu starten, wäre allerdings zu aufwändig, weshalb ich all die Jahre plante, das MP3-Modul noch irgendwann zu installieren, was ich dann aber nie tat, da ich keine Muße hatte, die ganzen Anschlüsse im Fahrzeug zu verlöten.

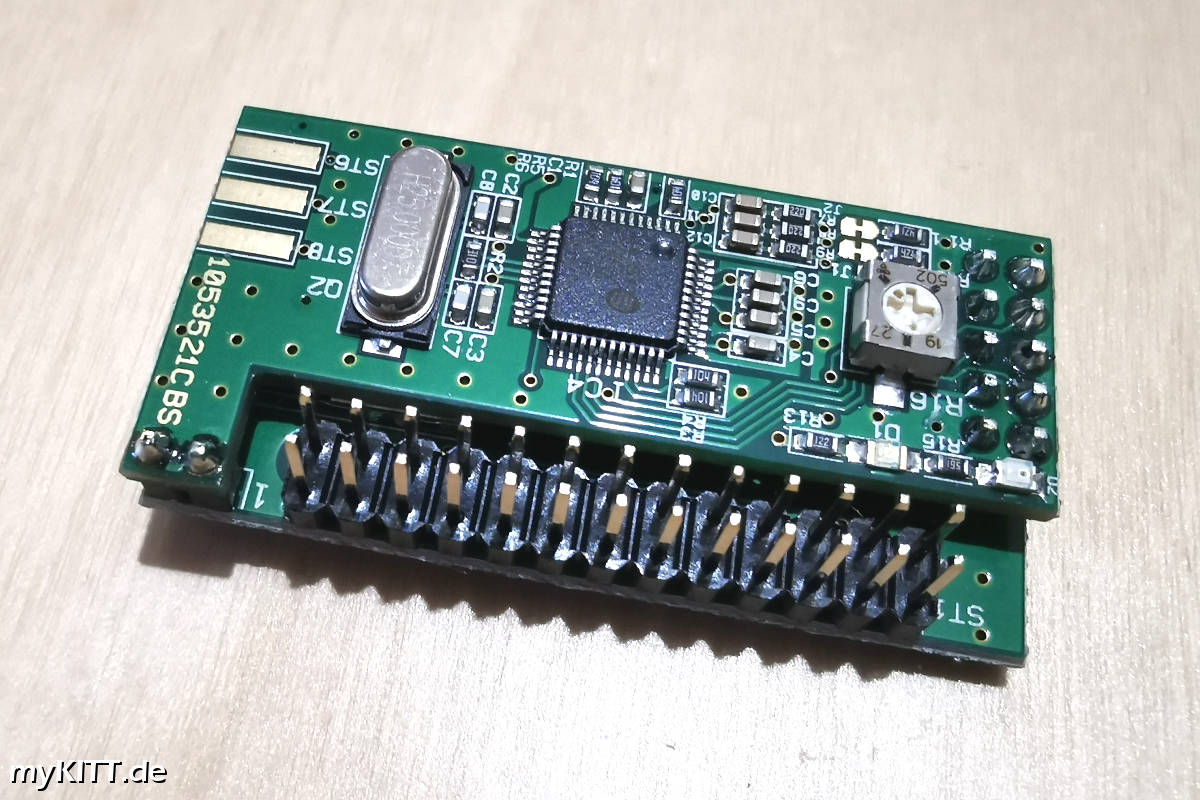

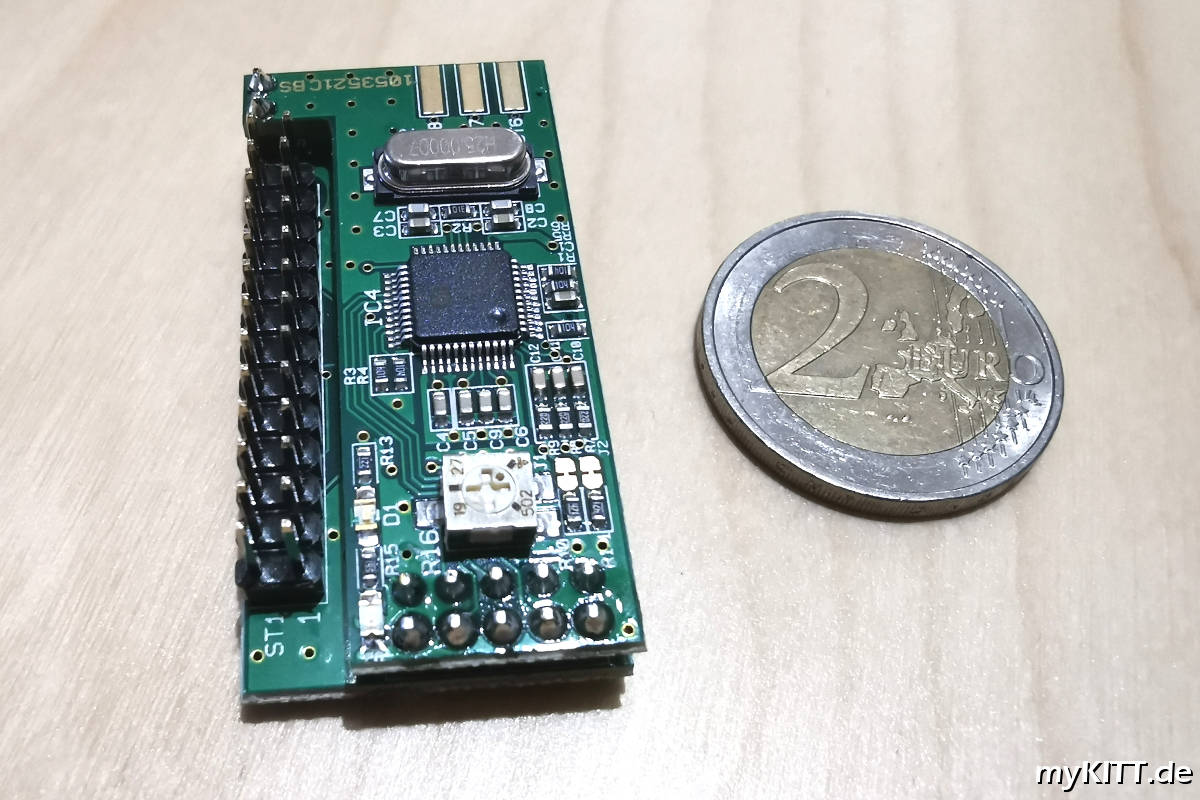

Im Jahr 2020 lebte der Versuch noch einmal auf, nachdem ich ein neueres kompaktes MP3-Modul erstand, mit dem man 10 Sounds per Knopfdruck abspielen können sollte - und wenn man die gleichen Knöpfe länger drückt, jeweils noch 10 anderes Sounds oder Playlisten. Ein weiterer Vorteil war, dass nicht jeder Kontakt gelötet werden musste, sondern ein Stecker mit Flachbandkabel aufgesteckt werden konnte. Ich beschäftigte mich mehrere Tage damit, die richtigen Anschlüsse im Fahrzeug zuzuordnen und das Modul anschlussfähig zu machen. Aufgrund seiner kompakten Größe war es allerdings sehr fummelig und auch technisch funktonierte das Modul leider nie wirklich so, wie ich es mir vorstellte, daher legte ich das Projekt wieder ad acta...
Technische Daten - Modul 2:
- Speicher über Micro-SD-Karte
- Audioausgang über 8-Ohm-Lautsprecher oder NF-Kontakt für Kopfhörerbuchse
- Tasterbelegung mit 10 Einzelsounds (kurz drücken) oder 10 beliebigen Playlisten (lang drücken) - dadurch doppelte Belegung der Taster möglich

Durch einen Tipp beim Saisonabschlusstreffen kam ich Ende 2021 an ein drittes Modul. Diesmal war die Baugröße mit 11x6,5 cm Größe deutlich besser zu handhaben. Für die Anschlüsse gab es einzelne Schraubkontakte, so dass ein Verlöten im Fahrzeug entfiel und es können sogar 20 Sounds direkt per Taster angesteuert werden. Alternativ können auf einer SD-Karte Ordner mit mehreren MP3s angelegt werden, aus denen dann jeweils ein zufälliges abgespielt wird. Damit boten sich gleich noch mehr Möglichkeiten und mehr Abwechslung.
Technische Daten - Modul 3:
- Speicher über SD-Karte oder USB-Stick
- Audioausgang über 8-Ohm-Lautsprecher (3,5 mm Klinkenbuchse)
- Tasterbelegung mit 20 Einzelsounds oder Ordnern aus denen eine Zufallsdatei abgespielt wird
- Integriertes Relais zur Ansteuerung von Funktionen (habe ich entfernt, da es klackt und nicht benötigt wird)

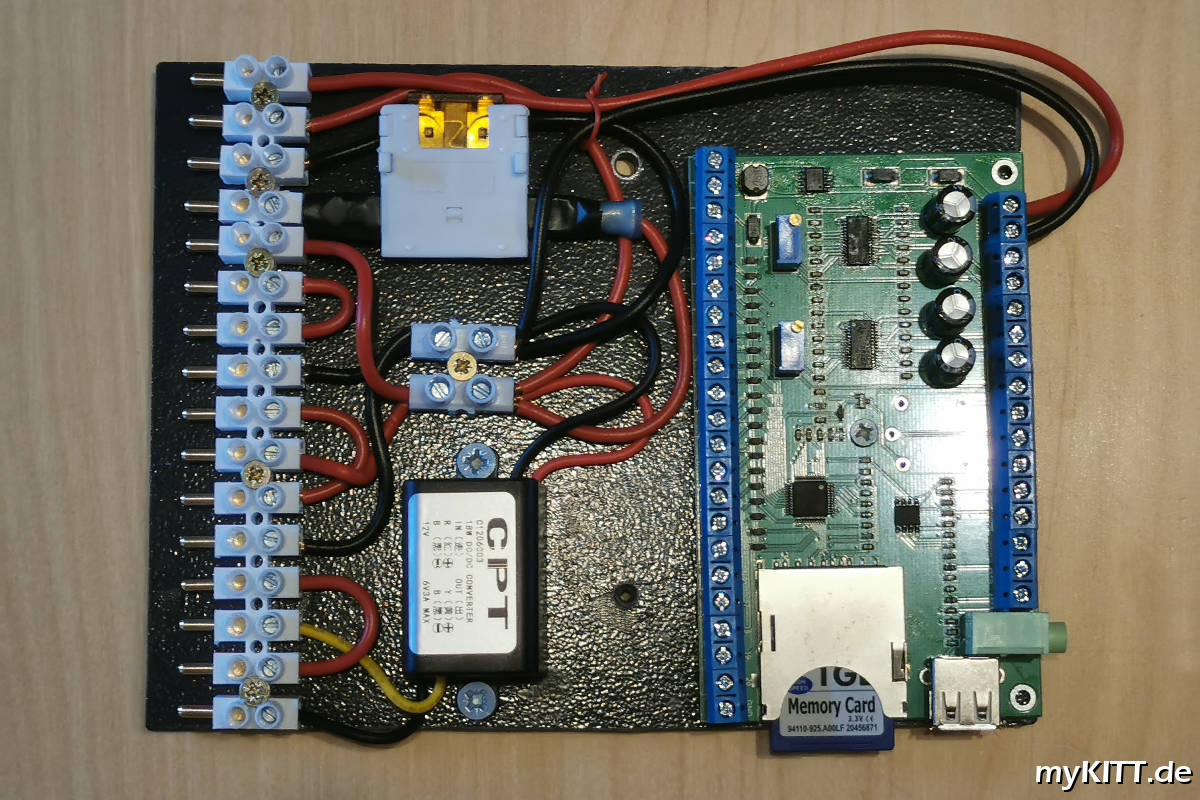

Am 22.03.2023 begann ich nun endlich mit dem Einbau. Um dem bereits beginnenden Kabelwirrwar unter meinem Dashboard einigermaßen Herr zu werden, baute ich mir eine Platte, die alle neuen Anschlüsse verteilt und bei der sich die Buttons der Lower Console treffen und mit 12 V versorgt werden. Hinzu kamen Anschlüsse und Verteiler zur 12-V-Steckdose des Videoplayers, ein Spannungswandler auf 6V für das kleine Lauflicht an meiner Fototafel unter der Heckscheibe, das nun ebenfalls über die Mittelkonsole gesteuert werden kann... und natürlich das MP3-Modul. Diese Platte montierte ich unter das Dash, so dass alle Anschlüsse sauber verlegt werden konnten.

Ich konnte nun auch mehr Taster vom Switchpod und der Mittelkonsole anschließen. Bei letzterer waren noch alle roten Taster frei, über die ursprünglich mein Halogenscanner gesteuert werden konnte. Seit dem Umbau auf LED-Scanner waren die Taster allerdings unbelegt, so dass sie nun mit 6 verschiedenen Soundfile-Abrufen belegt werden konnten (KR-Melodie-Fanfare als "Hupen-Ersatz", 2 Einzel-Soundfiles, Turbinengeräusch/Scannergeräusch oder beides, verschiedene Musik-Files, ein Ordner mit mehr als 170 Soundfiles des MP3-Players zum zufälligen Einzelabruf.
Am Switchpod wurden insgesamt 8 Taster belegt: Verschiedene Soundfile-Gruppen (Begrüßung, Funktionen, Gemecker, Sprüche, Verabschiedung, Turbo-Boost-Geräusch, Hinweis zum Schleudersitz) und eine Taste zum Abbruch der jeweils laufenden Soundausgabe.
Und damit kann K.I.T.T. nun nach fast 13 Jahren endlich auch "spontan" auf Knopfdruck "sprechen"...

Vorher am 28.03.2023:
Restaurierung der Türdekorleiste

Danach am 24.04.2023:
Fernbedienung für MP3-Modul
